Ocx - Picture Box con barras de Scroll

El siguiente código fuente es un ocx muy simple que hice que permite visualizar imágenes como un control Image o Picture con barras de scroll si el gráfico es mas grande que el mismo

Nota: Por si entraste directo a esta página, y solo querés descargar el ocx ya compilado, el mismo lo podés bajar desde el siguiente enlace: Ocx Picture Scroll

En este otro enlace hay otro control muy bueno que incluye también para poder agregar Barras de scroll a formularios ( No incluye el código fuente )

... y a continuación en esta página, está el código fuente por si le querés agregar algunas cosas, modificarlo, optimizarlo, depurarlo etc.., etc..

El ocx está formado por un control Image y dos barras de desplazamiento, una horizontal y otra vertical. Cuando la imagen es menor al control en ancho y alto, las barras se ocultan

vista previa

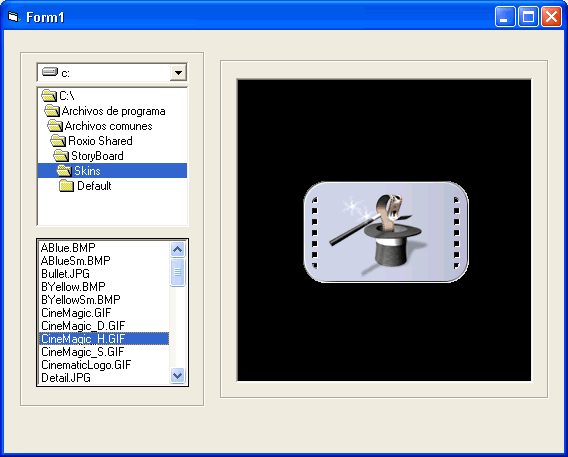

vista del ejemplo que muestra el control ocx con un gráfico centrado

y cuando es mas grande la imagen barras de scroll se hacen visible

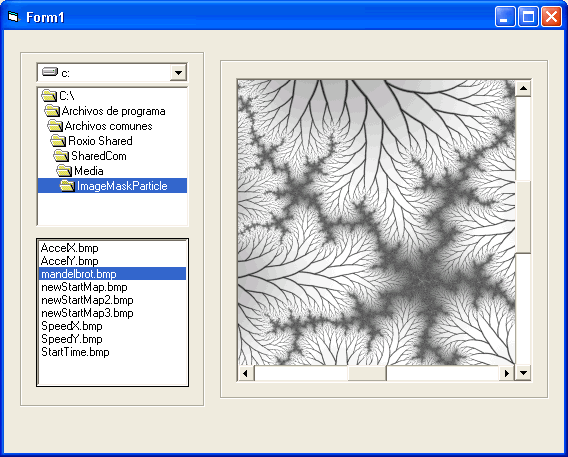

vista del control ocx con el gráfico y barras de scroll para desplazar la imagen

Las únicas propiedades y métodos que tiene implementadas el control son:

Propiedad Picture
Propiedad BackColor
y un método llamado Save_Picture ( método para grabar la imagen a disco )

.. por lo tanto se le pueden agregar muchas otras , como por ejemplo BorderStyle, las relacionadas a los métodos gráficos etc... Nota: Para hacer esto último mas rápido, se puede utilizar el asistente de visual basic para crear controles Activex, que lo debes cargar desde el menú Complementos >> Administrador de Complementos

Pasos para crear el control:

Crear un nuevo proyecto de tipo Exe estándar.
Ahora nuevamente desde el menú Archivo seleccionar la opción Agregar Proyecto y elegir un Proyecto de tipo Control Activex , para de esta manera tener 2, y formar un grupo de proyectos.
Desde el proyecto Activex, seleccionar la ventana del Usercontrol y cambiarle el nombre que por defecto es USercontrol1, por el nombre ScrollImage

Se verá mas o menos como la siguiente imagen:

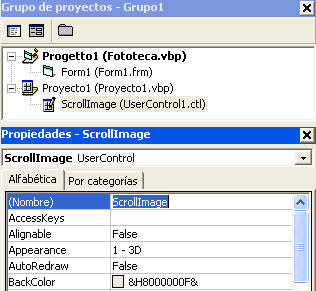

ventana de propiedades del control Activex - Usercontrol

Ahora en la ventana del Usercontrol colocar una barra de scroll Horizontal y una vertical con el nombre por defecto y a las mismas establecerle la propiedad Visible en False
Agregar también un control Image llamado Image1:

Nota: dejar los controles con cualquier tamaño ya que se redimensionan los mismos en el código, es decir simplemente colocarlos en la ventana del Usercontrol como se ve en el siguiente gráfico :

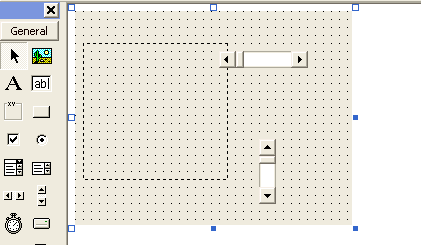

Ventana del Usercontrol con los controles para añadir al ejemplo

Ahora abrir la ventana de código del Usercontrol y pegar lo siguiente:

Option Explicit Private Sub Cargar_Imagen() ' Si el image no tiene cargada una imagen sale If Image1.Picture = 0 Then HScroll1.Visible = False VScroll1.Visible = False Exit Sub End If 'Posiciona el control Image With Image1 .Visible = False .Left = 0 .Top = 0 End With 'Oculta los ScrollBar With HScroll1 .Value = 0 .Visible = False End With With VScroll1 .Value = 0 .Visible = False End With 'Asigna el valor máximo de los Scroll los hace visible With Image1 If .Width > Width Then HScroll1.Visible = True HScroll1.Max = .Width - Width Else .Left = 0 End If If .Height > Height Then VScroll1.Visible = True VScroll1.Max = .Height - Height Else .Top = 0 End If .Visible = True End With 'Posiciona y redimensiona los dos ScrollBar en el control VScroll1.Move ScaleWidth - VScroll1.Width, 0, VScroll1.Width, ScaleHeight HScroll1.Move 0, (ScaleHeight - HScroll1.Height), _ (ScaleWidth - VScroll1.Width), HScroll1.Height If VScroll1.Visible = False Then HScroll1.Width = ScaleWidth End If If HScroll1.Visible = False Then VScroll1.Height = ScaleHeight End If End Sub Private Sub HScroll1_Change() If HScroll1.Value > Image1.Width Then Exit Sub Else Image1.Left = 0 - HScroll1.Value End If End Sub Private Sub HScroll1_Scroll() If HScroll1.Value > Image1.Width Then Exit Sub Else Image1.Left = 0 - HScroll1.Value End If End Sub Private Sub UserControl_AmbientChanged(PropertyName As String) ' Ajusta el color del Picture cuando cambia el _ color del formulario contenedor del control UserControl.BackColor = Ambient.BackColor End Sub Private Sub UserControl_Resize() If Ambient.UserMode Then Call Cargar_Imagen End If End Sub Private Sub UserControl_Show() 'si está en tiempo de ejecución el usecontrol entonces carga el gráfico If Ambient.UserMode Then Cargar_Imagen End If End Sub 'Mueve la posición Left del control Image Private Sub VScroll1_Change() If VScroll1.Value > Image1.Height Then Exit Sub Else Image1.Top = 0 - VScroll1.Value End If End Sub 'Mueve la posición Top del control Image Private Sub VScroll1_Scroll() If VScroll1.Value > Image1.Height Then Exit Sub Else Image1.Top = 0 - VScroll1.Value End If End Sub 'Propiedad Picture Public Property Get Picture() As Picture Set Picture = Image1.Picture End Property Public Property Let Picture(ByVal La_Imagen As Picture) Set Picture = La_Imagen End Property Public Property Set Picture(ByVal La_Imagen As Picture) If Ambient.UserMode Then Set Image1.Picture = La_Imagen Cargar_Imagen PropertyChanged "Picture" Else MsgBox "El control permite solo cargar graficos en " & _ "tiempo de ejecución", vbInformation End If End Property 'Propiedad BackColor Public Property Get BackColor() As OLE_COLOR BackColor = UserControl.BackColor End Property Public Property Let BackColor(ByVal El_Color As OLE_COLOR) UserControl.BackColor = El_Color PropertyChanged "BackColor" End Property 'Guarda y lee los valores de las propiedades Private Sub UserControl_ReadProperties(PropBag As PropertyBag) With PropBag UserControl.BackColor = .ReadProperty("BackColor", &H8000000F) Image1.Picture = .ReadProperty("Picture", Nothing) End With End Sub Private Sub UserControl_WriteProperties(PropBag As PropertyBag) With PropBag .WriteProperty "BackColor", UserControl.BackColor, &H8000000F .WriteProperty "Picture", Image1.Picture, Nothing End With End Sub Private Sub UserControl_InitProperties() 'Valores por defecto del usercontrol al iniciar With UserControl .Width = 2500 .Height = 2500 .ScaleMode = vbTwips .BackColor = Ambient.BackColor .BorderStyle = 1 End With ' Valores por defecto del Image y valores para la posición y tamaño With Image1 .Top = 0 .Left = 0 .Stretch = False .BorderStyle = 0 End With End Sub 'Sub para guardar el gráfico en disco, con SavePicture Public Sub Save_Picture(ByVal FileName As String) SavePicture Image1.Picture, FileName End Sub

Código a colocar en el formulario para probar el control

Colocar una instancia del control ocx en el Form1, que al agregarlo tendrá el nombre " ScrollImage1 "
También un control DirlistBox llamado Dir1, un FileListBox File1 y un Drive1 para poder navegar y cargar algunas imágenes:

Código fuente en el form1

Private Sub Dir1_Change() File1.Path = Dir1.Path End Sub Private Sub Drive1_Change() Dir1.Path = Drive1.Drive End Sub Private Sub File1_Click() ScrollImage1.Picture = LoadPicture(Dir1 & "\" & File1.FileName) End Sub Private Sub Form_Load() File1.Pattern = "*.gif;*.jpg;*.ico;*.bmp" End Sub
